一、本仪器是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0604-2011《沥青针入度试验》所规定的要求设计制造的。

适用于道路石油沥青、改性沥青以及液体石油沥青或乳化沥青蒸发后残留物针入度的。

满足JJG(交通)067-2015 《沥青针入度的测量法》 、 GB4509--84《石油沥青针入度的测量法》、 TO60--93《沥青针入度试验》。

二、用途:

XHZR-8型自动沥青针入度仪是一种采用先进的电感位移传感器、微处理器研制的测量沥青针入度指标的仪器，实现了对针入深度，加热温度和试验时间的集成控制，自动化程度高，操作方便，提高了测试精度,是科研单位，大专院校，监理部门，石化企业和施工单位理想的新一代实验仪器。

三、主要结构：

仪器由底座、工作台、立柱、针杆释放器、升降电机、丝杠、7寸高清触摸屏等组成。

1、底座内有控制电路。底座的前面板上有试验位移、试验用时窗口、温度显示窗口和功能按键等组成的7寸高清触摸屏。左侧有电源插座，电源开关（保险丝）、底座下部有四根地胶螺丝，用以调整仪器水平。2、工作台固定在底座上，用以放置工作水浴，通过触摸屏上面的上升和下降按键调整升降臂来调整试针与试样的接触。

4、针入深度在屏上数显，实验结束自动显示平均值，用以读出针入深度值。

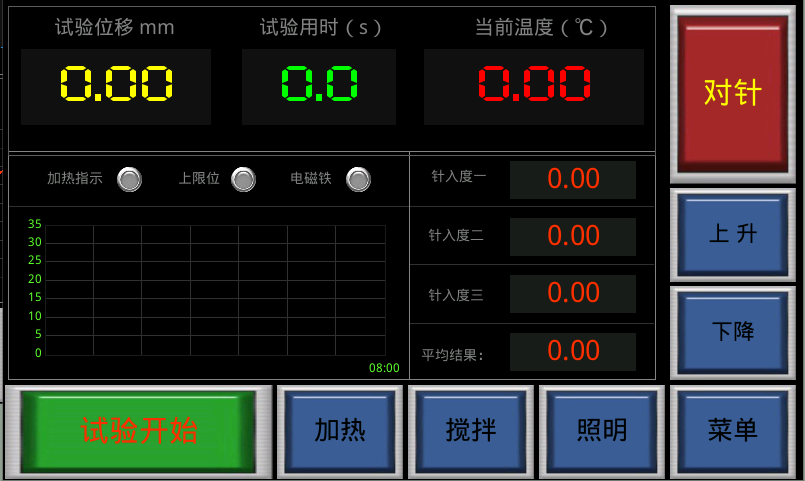

四、功能键说明

1、试验位移显示落针高度，试验用时显示用时，当前温度显示容器水温。

2、“加热”键，按下此键启动加热状态。带加热升温曲线。（加热款可选）

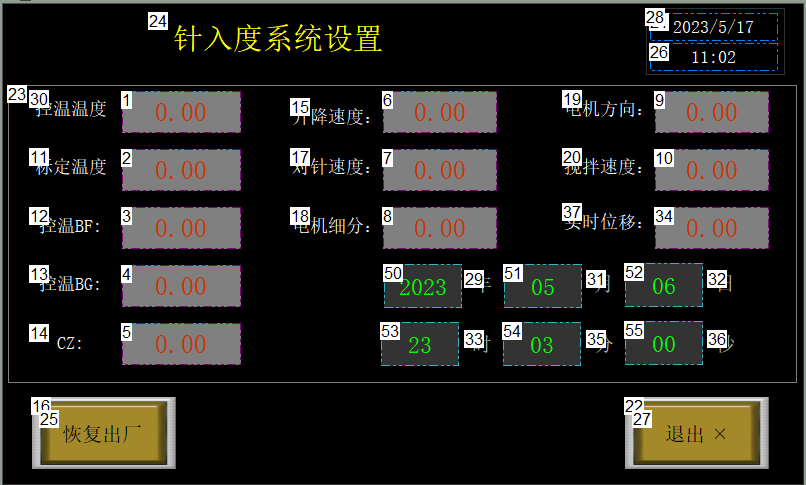

3、“菜单”键，选择系统设置，进入参数设定页面设定试验要求的控温温度。水温有误差时点击标定温度，标定和设置温度一致。（其他参数不要随便设置，不小心误删参数请及时联系生产厂家）

4、“菜单”键，选择保存数据和查看历史数据。

5、“照明”键，按下此键LED灯源亮起。

6、“搅拌”键，搅拌电机带动转子启动。

7、通过触摸屏上面的上升和下降按键调整升降臂来调整试针与试样的接触。（长按上升和下降按键可快速升降，松开则停止升降。点击对针按键实现下降微调。）

8、“试验开始”键，按下此键，进入工作状态，显示窗口显示秒，电磁铁吸合，针杆自由落体。

五、使用方法

1、将预先脱水的试样熔化后注入盛样皿内，其深度应超过预计针入度值10mm。在15～30℃的室温中冷却1.5～2h。

2、将冷却后的盛样皿移入恒温水浴中，水温应控制在25℃±0.5℃，恒温时间1.5～2h。

3、根据面板各功能键设定所需试验温度，与试验时间。

4、取出达到恒温的盛样皿，并移入水温控制在试验温度0．1℃ 的水浴中的三脚支架上。试样表面上水层深度不少于lOmm。

5、打丌电源，将时间预置为所需值(如需要的话)，本仪器出厂设置为5秒。

6、把针杆向上推起，使砝码靠近释放器下端，（长按上升和下降按键可快速升降，松开则停止升降。点击对针按键实现下降微调。）使针尖与试样大约接触。

7、同时打开数显表，使数显表触头与针杆顶端接触，用复零键将数显表复零。

8、上述工作完毕，立即按下试验开始键，电脑显示针入时时间，针杆被释放，标准针自由地针入试件中，当达到预置试验时间后释放被自动停止，针杆不再下落，用手拉下数显表，使之与针杆顶端轻触，此时显示数即为该试样的针入度值。

9、同一试样平行试验至少三次，每次针入点之间与盛样皿边缘的距离不应少于10mm。

10、每次试验应换一根干净标准针，换下的标准针用浸有溶剂的棉花或布揩净，再用棉花或布擦干。

11、试验所需其它仪具及材料用户自备。

六、主要技术特点

1、自动升降机构，设计新颖，上下调节轻松自如。

2、采用新颖加热结构设计，加热、测温装置可与恒温浴缸分离，操作方便。（加热款可选）

3、配有自动温度控制仪和高精度温度传感器，温度设置方便，控温精度高。（加热款可选）

4、采用7寸高清触摸屏，数据稳定，工作可靠，测量结果准确。

5、先进的数字式位移传感器数据测量准确。

6、配有LED冷光源照明，保证水面温度无误差，方便使用和操作。
