智能沥青软化点测定仪通过控制加热管对溶液介质和沥青加热，通过磁力搅拌器搅拌使烧杯内温度均匀，控制器采用插补算法控制输出，使介质按照 5℃/分钟线性上升。试验环内的沥青在升温过程中开始慢慢软化，当达到软化温度点时，试样环内的沥青在钢球重力作用下呈水滴状缓慢下降，当两个试样环内的沥青下降接触到下挡板时的温度平均值即为沥青软化点温度。

主要技术特点

1. 可选择5～90℃的水浴实验，也可以执行35～+160℃的甘油实验；

2. 采用微电脑控制、自动搅拌、线性加热，升温速率维持5℃/min的标准要求；自动检测测试结果，试验完毕自动显示并自动打印测试结果。

3. 采用激光对射传感器自动检测沥青软化25.4mm沥青软化点值。（自适应环境，阳光下不影响激光对射）

4. 自动记录升温速率，可通过查询功能查询每分钟升温记录。

5. 采用7寸液晶触摸屏，带加温曲线显示。

6. 烧杯采用耐高温玻璃制成，钢球定位环、钢球等的规格尺寸符合标准要求；

7. 小型台式结构，控制系统和加热系统分离（一前一后），避免了加热系统高温试验对电子元件产生故障，实验结束后面有独立放置加热器的不锈钢容器。

试验操作步骤：

准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样注入试样环内至略高出环面为止。

如估计试样软化点高于120℃，则试样环合试样底板（不用玻璃板）均应预热至80℃-100℃。

试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。

1；试样软化点在80℃以下者：

（1）将装有试样的试样环连同试样底板置于5℃±0.5℃水的恒温水槽中至少15min;同时将金属支架，钢球，钢球定位环亦置于相同水槽中。

（2）烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。

（3）从恒温水槽中取出盛有试样的试样环放置在支架中层的圆孔中，套上定位环，然后将整个环放入烧杯中，调整水面至深度标记，并保持水温为5±0.5℃。环架上任何部分不得附有气泡，将0-80℃的温度计有上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。

（4）将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡，并开始加热，使水杯中水温在3min内调节至维持每分钟上升5℃±0.5℃，在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重做。

（5）试样受热软化逐渐下坠，至与下层底板表面接触时，激光传感器记录温度，准确至0.5℃。

2；试样软化点在80℃以上者：

（1）将装有试样的试样环连同试样底板置于32℃±1℃甘油恒温水槽中15min，同时将金属支架，钢球，钢球定位环亦置于甘油中。

（2）烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。

（3）从恒温槽中取出装有试样的试样环，按上述1的方法进行测定，准确至1℃。

试验结果及数据整理

同一试样平行试验两次，当两次测定值的差值符合重复性试验精密度要求时，取其平均值作为软化点试验结果，准确至0.5℃。

当试样软化点小于80℃时，重复性试验的允许差为1℃，复现性试验的允许差为4℃。

当软化点等于或大于80℃时，重复性试验的允许差为2℃，复现性试验的允许差为8℃。

注意事项

（1）按照规定方法制作延度试件，应当满足试件在空气中冷却和在水浴中保温的时间。

（2）估计软化点在80℃以下时，实验采用新煮沸并冷却至5℃的蒸馏水作为起始温度测定软化点，当估计软化点在80℃以上时，实验采用32℃±1℃的甘油作为起始温度测定软化点。

（3）环架放入烧杯后，烧杯中的蒸馏水或甘油应加入至环架深度标记处，环架上任何部分均不得有气泡。

（4）加热3min内调节到使液体维持每分钟上升5℃±0.5℃，在整个测定过程中如温度上升速度超出此范围应重做试验。

（5）两次平行试验测定值的差值应当符合重复性试验精度。

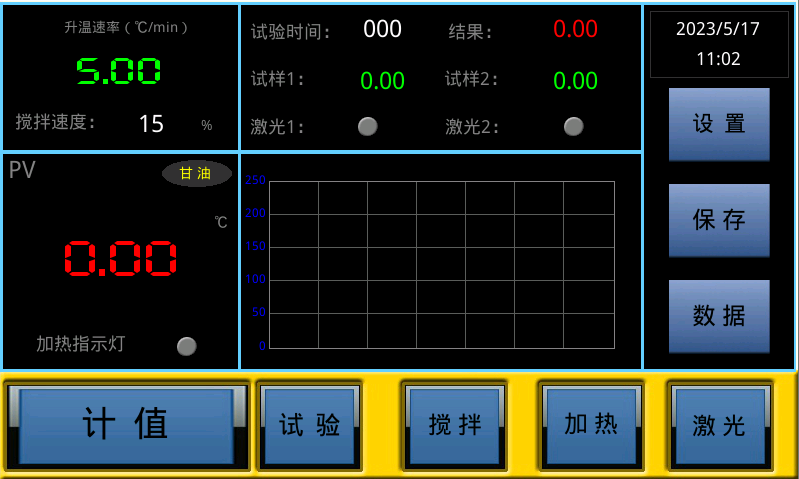

功能键说明

（1）升温速率和搅拌速度设定可调，（点击屏幕升温速率输入参数，点击搅拌速度输入参数，出厂前已设定好，如没有特殊要求不要随意设置）

（2）PV温度显示，控温精度为0.01℃，加热介质可选水或是甘油的加热，加热时指示灯亮起。

（3）“计值”按键，此键为手动模式时钢球下坠的点击计值显示。（自动模式不需要点击）

（4）“试验”按键，手动模式下点击试验，搅拌和加热同时启动，下坠时点击计值按键显示两个试样结果，显示平均值。

（5）“搅拌”按键，点击后搅拌电机启动。

（6）“加热”按键，点击后加热启动，加热指示灯亮起。

（7）“激光”按键，点击后激光传感器启动。

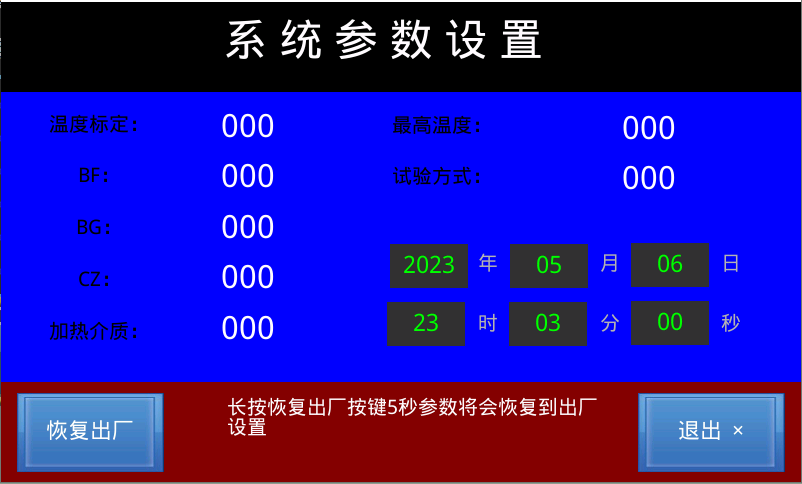

（8）“设置”按键，点击后显示系统参数设置，（当温度有误差时点击温度标定按键标定温度。点击加热介质可选水和甘油。点击试验方式可选手动模式和自动模式。设置完成点击退出）

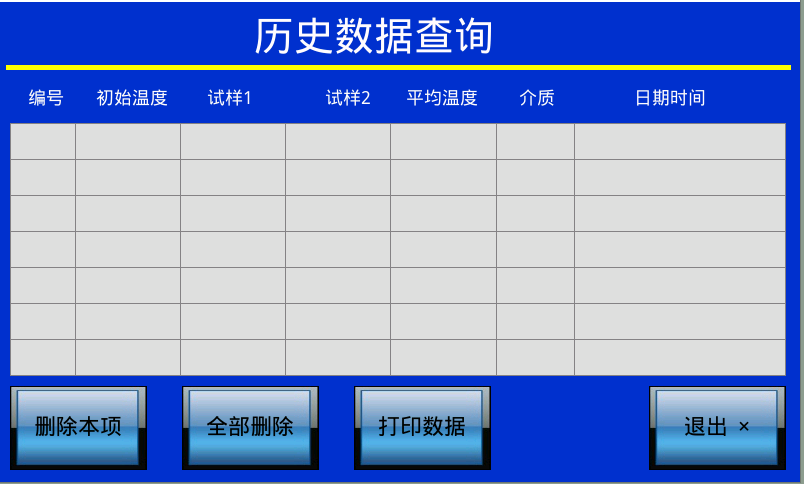

（9）如选择自动模式，点击试验按键后（搅拌，加热，激光）同时启动。当激光传感器采集到每个钢球下坠时，会自动记录结果，此时激光指示灯亮起。两次试验结果显示平均值，点击保存按键保存试验结果，点击数据按键，查看历史保存数据选择进行打印。
