一、执行标准

JC/T 729-2005《水泥净浆搅拌机》

二、功能总述

水泥净浆搅拌机是根据JC/T 729-2005《水泥净浆搅拌机》等国家标准开发设计的，将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆，供测定水泥标准稠度用水量，凝结时间及制作安定性试块之用，是水泥生产厂、建筑施工单位、有关大专院校和科研单位试验室常用的设备。

三、结构和类型

3.1水泥净浆搅拌机主要由搅拌锅、搅拌叶片、传动机构和控制系统组成。搅拌叶片在搅拌锅内做旋转方向的公转和自转，并可在竖直方向调节。搅拌锅可以升降，传动结构保证搅拌叶片按规定的方向和速度运转，控制系统具有按程序自动控制的功能。

四、主要结构与工作原理

1、结构：主要由底座、立柱、减速箱、滑板、搅拌叶片、搅拌锅、闭环伺服电机组成。

2、工作原理：双速电动机轴由联接法兰与减速箱内蜗杆轴联接，经蜗杆蜗轮减速使蜗轮轴带动行星定位套，同步旋转，固定在行星定位套上，偏心位置的叶片轴带动叶片公转，固定在叶片轴上端的行星齿轮围绕固定的内齿圈完成自转运动。由闭环伺服电机控制器控制自动完成一次慢转一停一快转的规定工作程序。

五、起吊与安装

1、起吊：本机器不设起吊装置，人工搬运即可。

2、安装：本机器不需特制基础及地角螺钉，只需将设备放置在平整的水泥平台上，并垫一层厚5－8mm的橡胶板，本机器出厂带1.5米长3芯电源进线及插头一只零线必须接通。

六、调整与保养

1、调整：本机出厂前已将搅拌叶片与搅拌锅之间的工作间隙调整到2±1mm。时间继电器也已调整到工作程序要求，经试车后或维修时确需调整时方法如下：

①搅拌叶片与搅拌锅之间工作间隙使用随机所配间隙测量针测量，若超过2±1mm，可松开调整螺母12旋转，叶片14已调整叶片与锅曲面部分的间隙，合格后再拧紧调整螺母12，或松开电机与立柱16，减速箱的法兰与电动机1联接的螺钉，以调整叶片与锅直线部分的间隙，合格后再拧紧螺钉。

2、保养

①应保持工作场地清洁，每次使用后应彻底清除搅拌叶与搅拌锅内外残余净浆，并清除散落和飞溅在机器上的灰浆及赃物，擦干后套上护罩，防止落入灰尘。

②本机器无外部加油孔，减速箱内蜗轮、齿轮及轴承等运转部件每季加二硫化钼润滑油脂一次，加油时可分别打开轴承盖，滑板与立柱导轨之间应经常滴入机油润滑，每年应将机器全部清洗一次，加注润滑剂。

③机器运转时如遇有金属撞击噪音，应先检查搅拌叶与搅拌锅之间的间隙是否正确。

④当更换新的搅拌锅或叶片以及时间继电器时，均应按前方法调整间隙和搅拌时间。

⑤使用搅拌锅时要轻拿轻放，不可随意碰撞，以防锅变形。

⑥经常检查绝缘情况，在20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5欧姆。

⑦此机为两相220V AC，电机220V，功率 200W安装时须接地线。

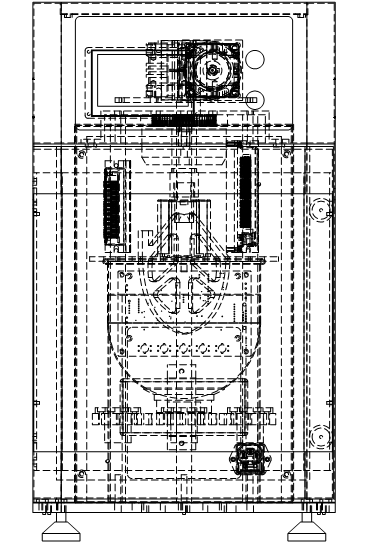

                                水泥净浆搅拌机结构图

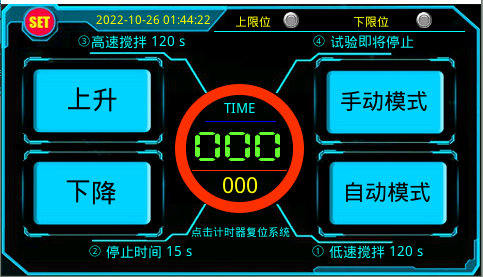

主界面效果图

注意： 使用自动搅拌模式，若选择搅拌锅自动下降功能，则在停止搅拌15秒的同时，搅拌锅下降4秒。上升同样需要4秒时间。所以留出的清理搅拌锅和搅拌叶的时间只有7秒。

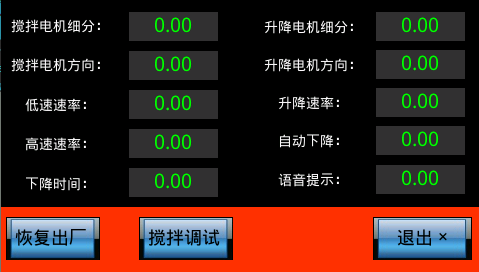

设置界面介绍

搅拌电机细分： 此项可微调搅拌电机转速，如无必要不要更改。

搅拌电机方向： 此项出厂即被锁定，可通过调节硬件驱动器拨码开关 5方向，改变搅拌电机方向。但错误的旋转方向将使搅拌叶容易脱落。

低速速率 ： 搅拌机低速运行时公转速率 单位 R/min。可调节

高速速率 ：搅拌电机高速运行时的公转速率 单位 R/min 可调节

下降时间 ：若自动下降功能设置为1 则，下降时间为4秒。

升降电机方向： 可正反切换，一般为设备调试时使用。改变参数将使升降反向。

自动下降功能： 设置为0，则停止搅拌15秒时搅拌锅无下降动作，设置为1则搅拌锅下降4秒。留出更大的清理空间。

语音提示： 设置为1，则开启语音提示。设置为0则关闭语音提示。
