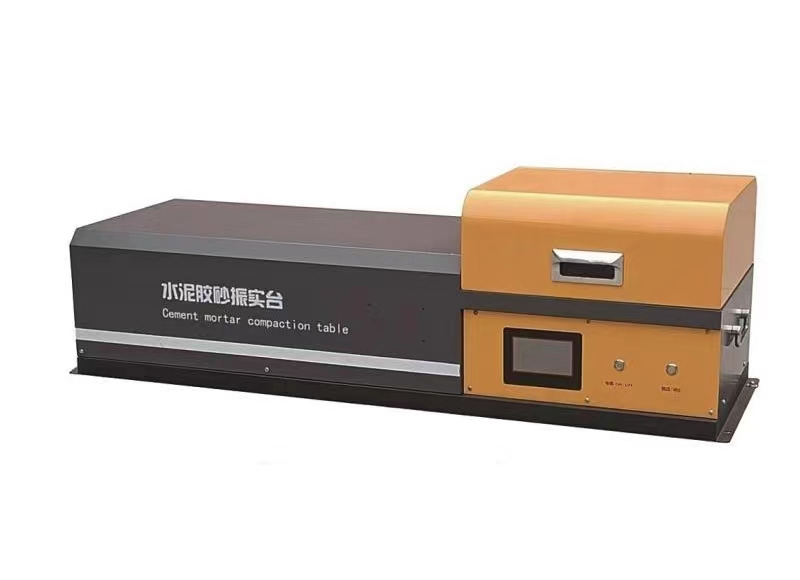

水泥胶砂振实台是我公司参照国家标准GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》、JC/T 682-2022《水泥胶砂试体成型振实台》等行业或国家标准设计制作。适用于按GB/T 17671-2021测定水泥胶砂强度及其它制定采用本标准的胶砂振实台（见图1）。

三、结构及安装

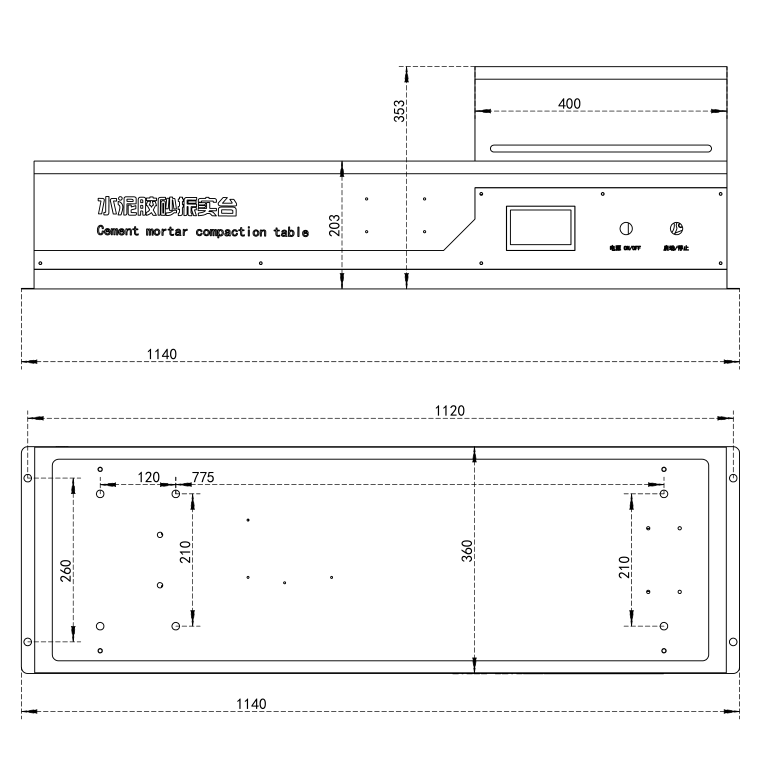

 本机安装尺寸符合JC/T682-2022<水泥胶砂试体成型振实台>验收标准，外部安装尺寸1120*260mm。该仪器主要由振动部件，机架部件和接近开关程控系统组成。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，仪器计数自动控制，60次后自动停止

• 按国家标准GB/T17671-2021中的4.2.5要求、振实台安装在高度约400mm的混凝土基座上。混凝土体积约为0.25m³、重约600kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。并注意机体应有良好的用电安全接地。

• 将振实台用地脚螺钉固定在基座上，安装后成水平状态，可用高度尺校正振实台台面四角的高度在1mm以内，长度方向水平在0.5mm以内、仪器底座与基座之间安铺一层新鲜厚砂浆以保证它们*接触。同时也可用此方法调整台面和臂杆呈水平。

• 待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将“图1”所示中台面抬起，凸头与定位套不应有卡阻现象，若发现有卡阻现象，一般是水平未校准、应寻找原因后校准。

四、操作与设置

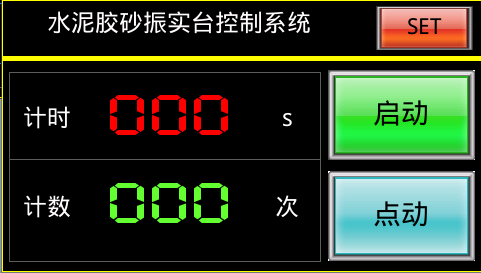

安装完毕，即可接通220v电源，打开电源开关即可进入操作界面。

按下启动按键，启动按键变成红色切换为停止功能，按下后可在任意节点停止工作。振实台启动，计时器开始工作，计时精度0.1s。待计时达到60s时（计数值60次）自动停止。计时过程中计时器外环以进度条模式递减，方便对工作进程的观察。

点动按键： 在非工作状态按下点动按键振实台工作，松开即停止。一般作为调试用。

面板部分配置有启动按键功能一样的机械不锈钢开关，操作方法等同于启动按键。

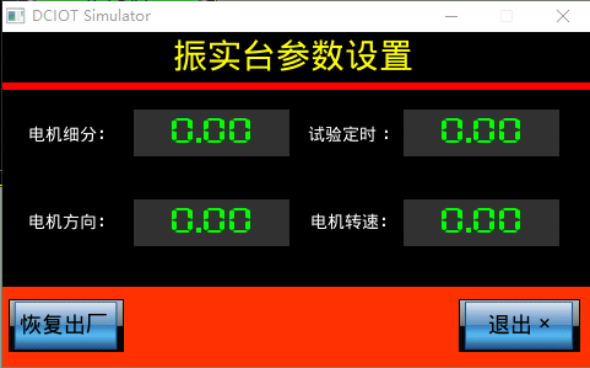

（振实台参数设置界面）

本设备使用步进电机驱动，可对电机细分参数和其它参数进行设置。出厂前已进行调试，建议无必要不改动。

电机细分： 对电机驱动器脉冲参数进行设置。

试验定时： 可设的试验时间，出厂设置为60s

电机方向： 为1时电机正转，为0时电机反正

电机转速： 默认值233.3，增大则转速增加，减小则转速降低。
